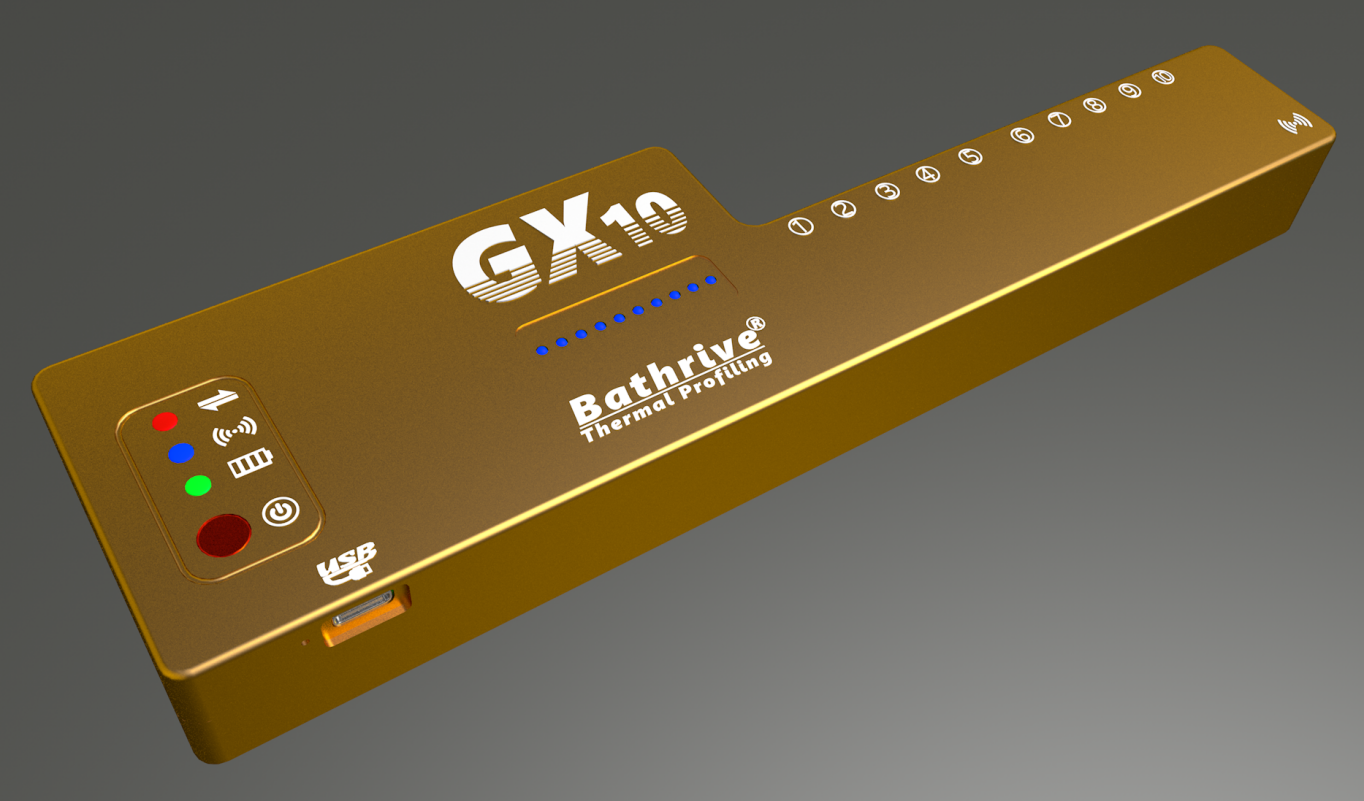

  • 布瑞得无线炉温测试仪 GX10
  • 本站编辑:杭州欧海自动化设备有限公司发布日期:2023-11-25 14:32 浏览次数:


Bathrive® GX10仪器特别适用于需要无线实时传输数据的场景,属于Bathrive® 品牌第6代产品,

在满足低功耗的情况下实现数据的实时无线传输,让实时获得温度数据成为现实,无线数据传输距离超过2KM(无障碍),

为应对不同的引用场景,GX系列产品型号众多,可以满足客户不同的技术测试需求。




产品型号:GX10

测试点数量:10
产品品牌:Bathrive, 中文名称:布瑞得
产品用途:用来对各种加热或制冷设备进行温度测量.长时间无线温度监控.温度曲线测绘及温度数据分析等
适用范围:SMT 电子生产制造.冶金.热处理.烤漆涂装.钎焊.IR.隧道炉等所有需要进行温度监控或测量的行业


产品特点:

1: 超小体积,内置32位超强算力高速处理芯片,让温度测量得心应手,设计使用寿命超过10

2:测量精度高+/-0.5,速度快,最快0.01/次,轻松应对多种测温领域的挑战

3:数据传输方式,高速USB数据传输与充电为一体,传输数据的同时完为电池充电,无需额外充电

43种触发启动方式,4种触发停止方式可随意优化搭配,实现智能起停,无需人工干预

5:内置1000MA耐高温聚合物可充电电池供电,在开启无线传输时,一次充电可连续工作20~25小时(与采样频率和通道数量有关),关闭无线传输时,一次充电可连续工作超过50小时

6:多达100组以上曲线重叠分析,支持温度.炉子.工艺等数据导出,炉温数据导入导出

7:最大可保存2048组温度曲线数据

8:完备的固件信息提示,用户可以随时查看仪器的使用记录.状态及硬件配置信息

9:智能PWI指数分析,浮动的PWI,CPK指示器可直观显示曲线分析结果, 出具曲线的CPK,SPC品质分析报告

10:手动,自动曲线优化功能,有效缩短调节烘炉时间,近百万温度曲线数据模型可为用户提供最优的炉温及链条速度推介值,有此功能的加持,新手也可以轻松快速完成炉温设置

11:仪器时间可设置或校准与电脑同步

12:强大的曲线编辑功,包括曲线剪裁,曲线对齐,曲线移动等众多曲线编辑手段,让曲线编辑变得随心所欲

13: 曲线公差带显示,让曲线的合理变化范围变得一目了然

14: 突出显示分析段,让所有分析数据项对应的曲线区段突出显示,简单直接的看到分析数据与曲线各个区段的一一对应关系而无需其他辅助手段

15: 可对曲线进行分段截取分析并出具各段分析数据

16: 提供本地MES数据接口,方便的将曲线数据分享到客户MES系统

17: 支持数据批量下载,单条下载,批量删除,单条删除

18: 多级操作权限管理

19: 布瑞得独有的热电偶状态指示器,无需连接电脑,热电偶通断状态一目了然


产品规格:

仪器型号:Bathrive_GX10

通道数量:10

仪器尺寸:187 * 50 * 20(毫米)

测量精度:±0.5℃

温度解析度:0.1℃

采样速度:100次/秒~1小时/次

存储空间:2GB

存储组数:2048组(8~2048支持用户设置)

电池容量:1000MA防爆耐高温电池

仪器启动方式:温度,时间,按钮

仪器停止方式:温度,时间,按钮,通信

仪器工作温度:-40~85℃

仪器温度测量范围:-200~1370℃

热电偶类型:K型

通信端口:USB

软件语言:中文简体,中文繁体,英文

软件平台: WIN-XP,7,10,11(32或者64位系统)


SMT行业:回流焊波峰焊





行业样板曲线图:热处理 450度 30分钟



行业样板曲线图:钎焊 1000度 60分钟



行业样板客户群:涂装行业 300度 90分




行业样板客户群:机械行业 800度 60分钟





行业样板客户群:太阳能  500度 6小时





行业样板客户群:电器行业  900度 2小时





行业样板客户群:烧结炉 电机行业 500度 2小时




行业样板客户群:纺织行业 300度 1小时
